Pengenalan Azure Application Gateway


Azure Application Gateway​

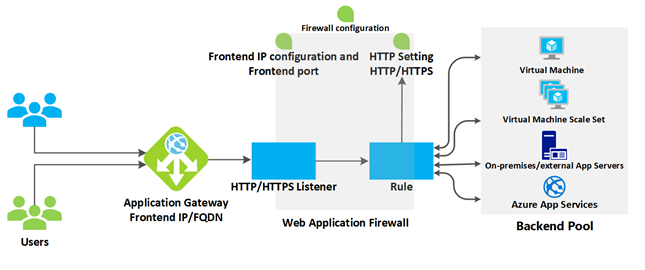

Azure Application Gateway mengelola permintaan yang dikirim oleh aplikasi klien ke aplikasi web yang dihosting di kumpulan server web. Kumpulan server web ini dapat berupa mesin virtual Azure, Azure Virtual Machine Scale Sets, Azure App Service, dan bahkan server lokal (on-premises).

Application Gateway menyediakan fitur-fitur seperti load balancing lalu lintas HTTP dan firewall aplikasi web (Web Application Firewall/WAF). Layanan ini juga mendukung enkripsi TLS/SSL untuk lalu lintas antara pengguna dan application gateway serta antara server aplikasi dan application gateway.

application gw ilustration

Application Gateway menggunakan proses round-robin untuk menyeimbangkan beban permintaan ke server di setiap kumpulan back-end. Session stickiness memastikan permintaan klien dalam sesi yang sama diarahkan ke server back-end yang sama. Session stickiness sangat penting untuk aplikasi e-commerce di mana transaksi tidak boleh terganggu karena load balancer mengalihkan permintaan ke server back-end yang berbeda.

Azure Application Gateway mencakup fitur-fitur berikut:

  • Dukungan untuk protokol HTTP, HTTPS, HTTP/2, dan WebSocket.
  • Firewall aplikasi web untuk melindungi dari kerentanan aplikasi web.
  • Enkripsi permintaan dari end-to-end.
  • Autoscaling untuk menyesuaikan kapasitas secara dinamis saat lalu lintas web berubah.
  • Connection draining untuk menghapus anggota back-end pool secara bertahap selama pemeliharaan layanan terjadwal.

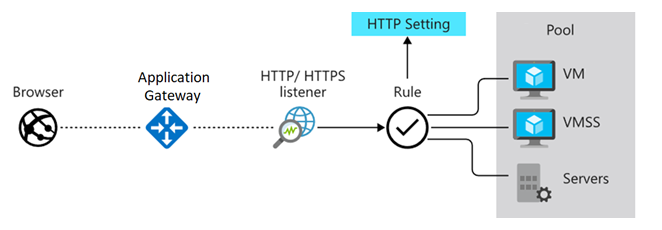

Cara kerja Azure Application Gateway​

Azure Application Gateway memiliki serangkaian komponen yang bekerja bersama untuk secara aman mengarahkan dan menyeimbangkan beban permintaan ke kumpulan server web. Application Gateway mencakup komponen-komponen berikut:

application gw ilustration

1. Alamat IP Front-end​

Permintaan klien diterima melalui alamat IP front-end. Pengguna dapat mengonfigurasi Application Gateway untuk memiliki alamat IP publik, alamat IP privat, atau keduanya. Application Gateway tidak dapat memiliki lebih dari satu alamat IP publik dan satu alamat IP privat.

2. Listener​

Application Gateway menggunakan satu atau lebih listener untuk menerima permintaan masuk. Listener menerima lalu lintas berdasarkan kombinasi protokol, port, host, dan alamat IP yang ditentukan. Setiap listener mengarahkan permintaan ke kumpulan back-end sesuai aturan routing yang di tentukan.

  • Basic Listener hanya mengarahkan berdasarkan path dalam URL.
  • Multi-site Listener juga bisa mengarahkan berdasarkan elemen hostname dari URL.

Listener juga menangani sertifikat TLS/SSL untuk mengamankan komunikasi antara pengguna dan Application Gateway.

3. Aturan Routing​

Aturan routing menghubungkan listener ke kumpulan back-end. Aturan menentukan bagaimana hostname dan path pada URL ditafsirkan dan diarahkan ke kumpulan back-end yang sesuai. Aturan juga memiliki pengaturan HTTP terkait, seperti:

  • Protokol
  • Session stickiness
  • Connection draining
  • Batas waktu permintaan
  • Health probes
  • Pengaturan enkripsi lalu lintas antara Application Gateway dan server back-end

Penyeimbangan Beban (Load Balancing)​

Application Gateway menggunakan mekanisme round-robin untuk menyeimbangkan permintaan ke server dalam back-end pool. Penyeimbangan ini bekerja pada OSI Layer 7, artinya gateway mempertimbangkan parameter seperti hostname dan path.

Sebagai perbandingan, Azure Load Balancer bekerja pada OSI Layer 4, yang hanya mempertimbangkan alamat IP tujuan.

Jika diperlukan, Pengguna dapat mengaktifkan session stickiness untuk memastikan semua permintaan dalam sesi yang sama diarahkan ke server yang sama.


Web Application Firewall (WAF)​

WAF adalah komponen opsional yang memproses permintaan sebelum mencapai listener. WAF memeriksa permintaan terhadap ancaman umum berdasarkan standar dari OWASP, seperti:

  • SQL Injection
  • Cross-site scripting (XSS)
  • Command injection
  • HTTP request smuggling
  • Remote file inclusion
  • Bot, crawler, dan scanner
  • Pelanggaran dan anomali protokol HTTP

WAF mendukung empat versi aturan (CRS): 3.2, 3.1 (default), 3.0, dan 2.2.9. Pengguna dapat memilih aturan tertentu dan menyesuaikan firewall untuk memeriksa elemen tertentu dalam permintaan dan membatasi ukuran pesan.


Kumpulan Back-end​

Kumpulan back-end adalah sekumpulan server web yang dapat terdiri dari:

  • VM tetap
  • Virtual Machine Scale Set
  • Aplikasi di Azure App Service
  • Server lokal (on-premises)

Setiap back-end pool memiliki penyeimbang beban tersendiri. Jika menggunakan TLS/SSL, Pengguna dapat menyertakan sertifikat untuk enkripsi ulang lalu lintas. Untuk Azure App Service, sertifikat tidak perlu diinstal secara manual — semua komunikasi sudah terenkripsi dan dipercaya oleh Application Gateway.


Routing Application Gateway​

Routing permintaan klien ke server web dalam back-end pool didasarkan pada dua metode utama:

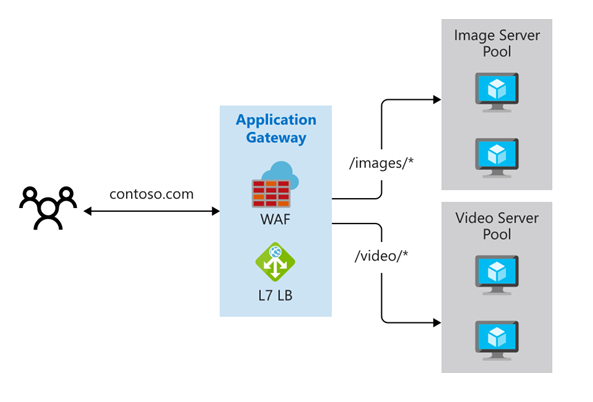

Path-Based Routing​

Permintaan dengan jalur URL tertentu diarahkan ke kumpulan server yang berbeda. Contoh:

  • /video/* → server khusus video
  • /images/* → server khusus gambar

path-based routing

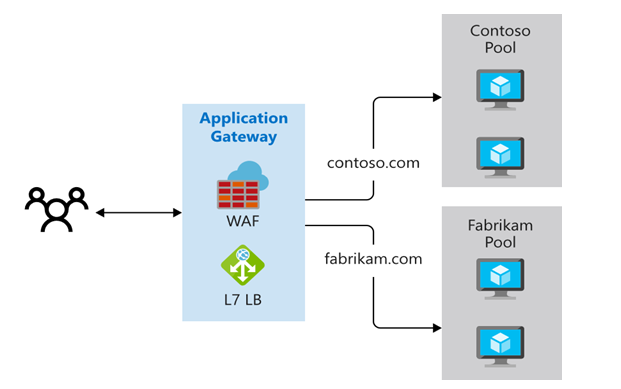

Multiple-Site Routing​

Menjalankan beberapa aplikasi web pada satu instance Application Gateway. Konfigurasi ini menggunakan beberapa nama domain (CNAME), listener, dan aturan berbeda. Contoh:

  • http://contoso.com → satu back-end pool
  • http://fabrikam.com → pool yang lain

multple-site-routing

Multi-site routing berguna untuk aplikasi multitenant, di mana tiap tenant memiliki VM atau resource masing-masing.

Fitur routing lainnya:

  • Redirection: Arahkan ke situs lain, atau HTTP ke HTTPS.
  • Rewrite HTTP headers: Modifikasi header permintaan dan respons.
  • Custom error pages: Tampilkan halaman error khusus dengan branding.

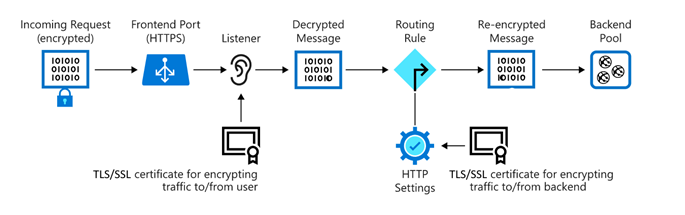

Terminasi TLS/SSL​

Terminasi TLS/SSL dilakukan oleh Application Gateway untuk mengurangi beban CPU server. Tidak perlu lagi mengatur TLS/SSL di server backend.

Untuk enkripsi ujung ke ujung, Application Gateway dapat:

  1. Mendekripsi lalu lintas menggunakan private key.
  2. Mengenkripsi ulang menggunakan public key dari server backend.

Permintaan masuk melalui port front-end dan diproses oleh listener berdasarkan host, port, dan IP. Listener kemudian menerapkan aturan routing untuk mengarahkan ke back-end pool.

tls ssl termination

Membuka website melalui Application Gateway juga mengurangi attack surface karena hanya port 80 atau 443 yang terbuka ke internet, bukan ke server langsung.


Health Probes​

Health probes digunakan untuk menentukan server mana yang sehat dan bisa menerima lalu lintas. Jika tidak dikonfigurasi, probe default akan digunakan (menunggu 30 detik untuk menentukan apakah server gagal).

Server dianggap sehat jika merespons dengan status HTTP antara 200–399.


Autoscaling​

Application Gateway mendukung autoscaling, yang memungkinkan kapasitas otomatis naik atau turun sesuai beban lalu lintas. Pengguna tidak perlu lagi memilih ukuran atau jumlah instance saat penyediaan.


Dukungan WebSocket dan HTTP/2​

Application Gateway secara native mendukung protokol WebSocket dan HTTP/2, yang memungkinkan komunikasi dua arah penuh antara server dan klien melalui koneksi TCP jangka panjang.

Manfaatnya:

  • Lebih interaktif dan efisien
  • Tidak memerlukan polling seperti HTTP
  • Bekerja melalui port standar 80 dan 443

Kapan menggunakan Azure Application Gateway​

Azure Application Gateway dapat memenuhi kebutuhan organisasi dengan alasan berikut:

  • Routing Azure Application Gateway memungkinkan lalu lintas diarahkan dari endpoint di Azure ke kumpulan back-end yang terdiri dari server yang berjalan di data center lokal (on-premise). Fitur health probe memastikan lalu lintas tidak diarahkan ke server yang tidak tersedia.

  • Fungsi terminasi TLS di Azure Application Gateway mengurangi penggunaan kapasitas CPU pada server dalam back-end pool untuk operasi enkripsi dan dekripsi.

  • Web Application Firewall (WAF) memungkinkan Adatum memblokir lalu lintas yang mengandung serangan cross-site scripting (XSS) dan SQL injection sebelum mencapai server di back-end pool.

  • Azure Application Gateway mendukung session affinity. Dukungan ini penting karena beberapa aplikasi web yang digunakan untuk menyimpan status sesi pengguna secara lokal di setiap server back-end.


Kapan Tidak Menggunakan Azure Application Gateway

Azure Application Gateway tidak cocok digunakan jika Pengguna memiliki aplikasi web yang tidak membutuhkan penyeimbangan beban (load balancing). Misalnya, jika Pengguna memiliki aplikasi web dengan lalu lintas rendah dan infrastruktur yang ada sudah cukup menangani beban tersebut, maka tidak perlu menerapkan back-end pool atau menggunakan Application Gateway.

Azure juga menyediakan solusi penyeimbangan beban lainnya, seperti Azure Front Door, Azure Traffic Manager, dan Azure Load Balancer. Berikut adalah perbedaannya:

Azure Front Door​

Azure Front Door adalah jaringan pengiriman aplikasi (application delivery network) yang menyediakan penyeimbangan beban global dan percepatan situs untuk aplikasi web. Fitur yang ditawarkan:

  • Load balancing Layer 7
  • Terminasi TLS/SSL
  • Routing berbasis path
  • Failover cepat
  • Web Application Firewall
  • Caching untuk meningkatkan performa dan ketersediaan

Gunakan Front Door untuk skenario seperti penyeimbangan beban aplikasi web yang dideploy di beberapa region Azure.


Azure Traffic Manager​

Azure Traffic Manager adalah penyeimbang beban berbasis DNS yang memungkinkan Pengguna mendistribusikan lalu lintas secara optimal ke layanan di berbagai region Azure, sambil tetap menjaga ketersediaan tinggi dan responsivitas.

Karena berbasis DNS, Traffic Manager hanya bekerja di level domain, sehingga failover tidak secepat Front Door karena masalah umum seperti DNS caching dan TTL yang tidak terdapat pada Traffic Manager.


Azure Load Balancer​

Azure Load Balancer adalah layanan load balance Layer 4 berperforma tinggi dan latensi sangat rendah, untuk semua protokol UDP dan TCP.

Fitur utama:

  • Mampu menangani jutaan permintaan per detik
  • Tahan terhadap kegagalan (zone-redundant)
  • Mendukung penyeimbangan lalu lintas masuk dan keluar
  • Bekerja di dalam satu region (bukan global)
