Manajemen dan kontrol alur trafik pada Azure deployment menggunakan route

Identifikasi kemampuan routing pada Azure Virtual Network

Untuk mengontrol alur lalu lintas dalam jaringan virtual, Pengguna perlu memahami tujuan dan manfaat dari custom route. Pengguna juga perlu tahu cara mengkonfigurasi route untuk mengarahkan lalu lintas melalui network virtual appliance (NVA).

Routing di Azure

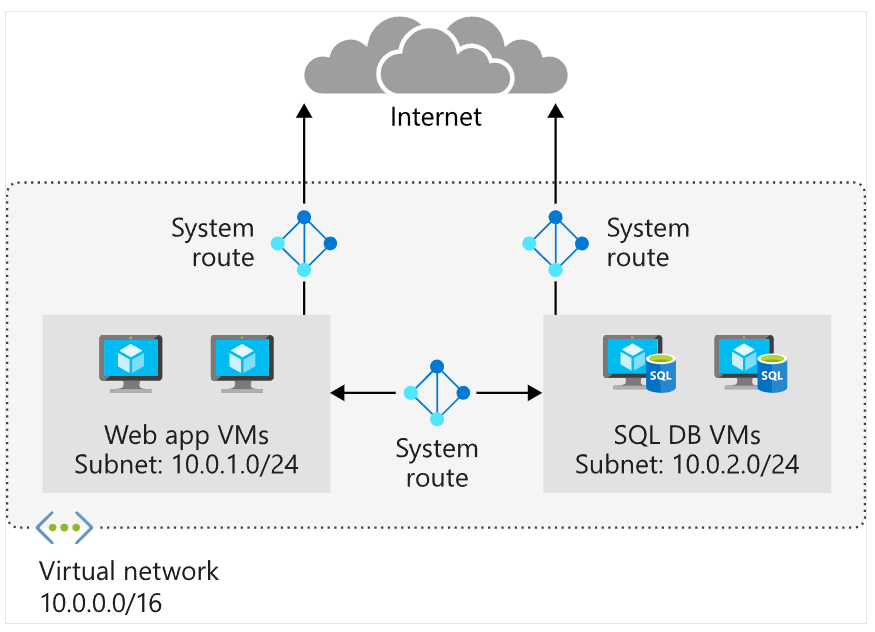

Lalu lintas jaringan di Azure secara otomatis dirutekan di seluruh subnet Azure, jaringan virtual, dan jaringan lokal. System route mengontrol perutean ini dan ditetapkan secara default ke setiap subnet dalam jaringan virtual.

Dengan system route, mesin virtual Azure mana pun yang dideploy dalam jaringan virtual dapat berkomunikasi satu sama lain, dan juga dapat diakses dari jaringan lokal (hybrid) atau internet.

peringatan

Pengguna tidak bisa membuat atau menghapus system route, tetapi dapat menimpa dengan menambahkan custom route untuk mengontrol alur lalu lintas ke next hop berikutnya.

Default system route pada Setiap Subnet:

Prefiks Alamat	Tipe Next Hop
Unik untuk VNet	Virtual network
0.0.0.0/0	Internet
10.0.0.0/8	None
172.16.0.0/12	None
192.168.0.0/16	None
100.64.0.0/10	None

Tipe Next Hop menunjukkan jalur yang diambil oleh lalu lintas untuk setiap prefiks alamat:

• Virtual network: Rute dibuat untuk setiap rentang alamat di level jaringan virtual.
• Internet: Default system route 0.0.0.0/0 mengarahkan semua alamat ke internet, kecuali ditimpa oleh custom route.
• None: Lalu lintas ke alamat ini dibuang. Alamat pribadi IPv4 seperti 10.0.0.0/8, 172.16.0.0/12, dan 192.168.0.0/16 secara default diblokir.

System route Tambahan

Azure membuat route tambahan jika fitur berikut diaktifkan:

• Virtual network peering
• Service chaining
• Virtual network gateway
• Virtual network service endpoint

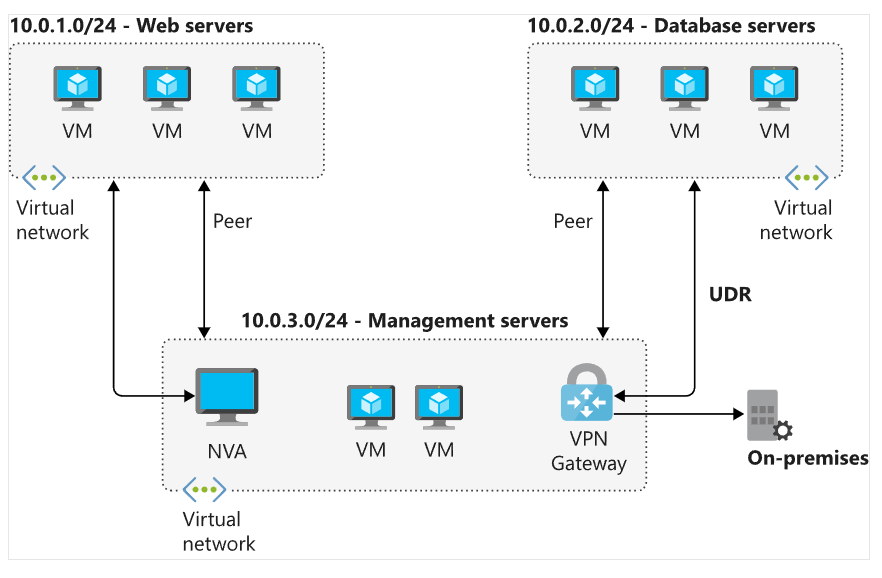

- Peering Jaringan Virtual dan Service Chaining

Peering memungkinkan komunikasi antar VNet di region yang sama maupun berbeda. Service chaining memungkinkan menimpa rute dengan rute yang didefinisikan pengguna (user-defined).

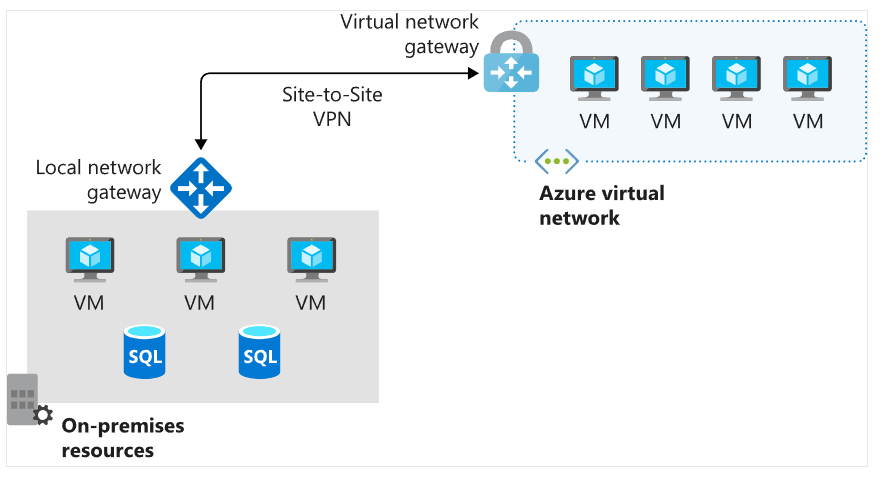

- Virtual Network Gateway

Digunakan untuk mengirim lalu lintas terenkripsi antara Azure dan on-premises melalui internet, atau antara dua jaringan Azure.

- Virtual Network Service Endpoint

Endpoint layanan memperluas alamat privat dan memungkinkan koneksi langsung ke layanan Azure tertentu, seperti storage, tanpa melewati internet publik.

Custom Route

Meskipun system route sudah cukup, sering kali Pengguna ingin mengontrol alur lalu lintas secara lebih spesifik, misalnya melalui firewall atau NVA.

- Opsi Custom Route

1. User-defined route (UDR): Pengguna buat sendiri
2. Border Gateway Protocol (BGP): Pertukaran rute otomatis antara Azure dan jaringan lokal

- User-defined Routes

Dengan UDR, Pengguna bisa menimpa system route agar lalu lintas diarahkan melalui:

• Virtual appliance: Biasanya firewall, ditentukan dengan IP privat dari NIC VM atau internal load balancer.
• Virtual network gateway: Untuk rute menuju VPN.
• Virtual network: Menimpa rute default dalam VNet.
• Internet: Mengarahkan lalu lintas ke internet.
• None: Membuang lalu lintas ke alamat tertentu.

peringatan

❌ Pengguna tidak dapat menggunakan VirtualNetworkServiceEndpoint sebagai next hop pada UDR.

- Tag Layanan untuk Custom Route

Pengguna dapat menggunakan service tag sebagai pengganti IP langsung. Tag ini mewakili grup prefiks IP dari layanan Azure tertentu. Microsoft secara otomatis memperbarui tag ini sehingga tidak perlu mengatur ulang secara manual saat IP berubah.

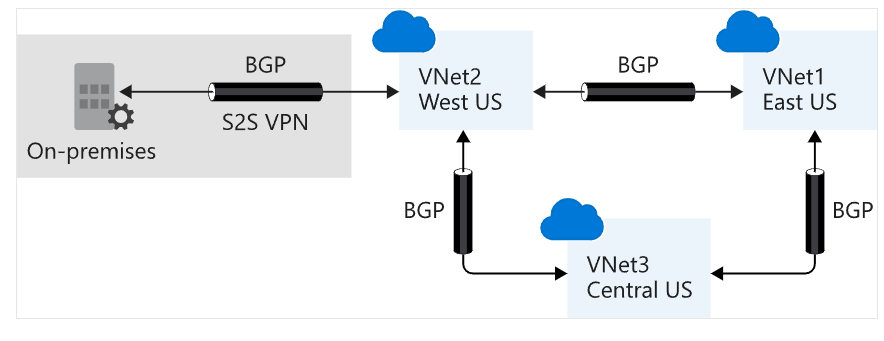

Border Gateway Protocol (BGP)

BGP adalah protokol standar untuk pertukaran rute antar jaringan. Digunakan bersama dengan:

• Azure ExpressRoute
• VPN site-to-site

BGP memberi stabilitas karena router dapat dengan cepat memilih jalur alternatif jika jalur utama gagal.

- Pemilihan dan Prioritas Rute

Jika beberapa rute tersedia, Azure memilih:

• Rute dengan prefiks terpanjang (paling spesifik).
  Misalnya: 10.0.0.0/24 akan dipilih daripada 10.0.0.0/16.

• Jika ada beberapa rute dengan prefiks yang sama, urutan prioritas adalah:

  1. User-defined routes
  2. BGP routes
  3. System routes

---

Network Virtual Appliance

Network Virtual Appliance (NVA) adalah perangkat virtual yang terdiri dari berbagai lapisan, seperti:

• Firewall
• WAN optimizer
• Application-delivery controller
• Router
• Load balancer
• IDS/IPS
• Proxy

Pengguna bisa mendepoy NVA pilihan dari penyedia yang tersedia di Azure Marketplace, seperti Fortigate, Cisco, Check Point, Barracuda, Sophos, WatchGuard, dan SonicWall.

NVA dapat digunakan untuk:

• Menyaring lalu lintas masuk ke jaringan virtual
• Memblokir permintaan berbahaya
• Memblokir permintaan dari sumber yang tidak diharapkan

Skenario: Organisasi Retail

Dalam skenario organisasi retail, Pengguna bekerja dengan tim keamanan dan jaringan untuk menerapkan lingkungan yang aman. Tujuannya adalah:

• Meneliti semua lalu lintas masuk
• Memblokir lalu lintas yang tidak sah
• Melindungi jaringan mesin virtual dan layanan Azure

Tujuan utama: Mencegah lalu lintas jaringan yang tidak diinginkan atau tidak aman mencapai bagian pada sistem yang critical.

Network Virtual Appliance

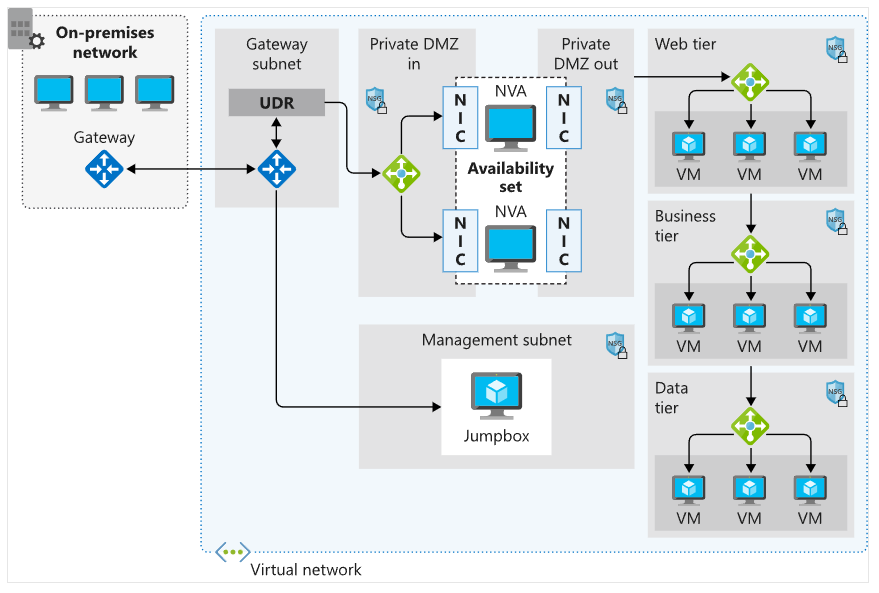

Network Virtual Appliance (NVA) adalah mesin virtual yang mengontrol alur lalu lintas jaringan dengan cara mengontrol routing. NVA biasanya digunakan untuk mengelola lalu lintas dari jaringan perimeter ke jaringan atau subnet lain.

Pengguna bisa mengonfigurasi firewall dalam jaringan virtual dalam berbagai cara:

• Menempatkan firewall di subnet jaringan perimeter
• Menggunakan pendekatan mikrosegmentasi untuk kontrol keamanan yang lebih ketat

Mikrosegmentasi

Dengan mikrosegmentasi, Pengguna:

• Membuat subnet khusus untuk firewall
• Menempatkan aplikasi web dan layanan lainnya di subnet lain
• Mengarahkan semua lalu lintas melalui firewall dan diperiksa oleh NVA
• Mengaktifkan penerusan (forwarding) di antarmuka jaringan appliance untuk meneruskan lalu lintas ke subnet yang sesuai

Firewall dapat memeriksa semua paket di Layer 4 (transport) dan, untuk perangkat yang memahami aplikasi, hingga Layer 7 (aplikasi).

Saat Pengguna mendepoy NVA ke Azure, NVA bertindak sebagai router yang meneruskan permintaan antar subnet dalam jaringan virtual.

peringatan

Beberapa NVA memerlukan beberapa network interface:

• Satu untuk jaringan manajemen
• Sisanya untuk lalu lintas data

Setelah NVA dideploy, Pengguna bisa mengkonfigurasinya untuk meneruskan lalu lintas melalui antarmuka yang sesuai.

User-defined Routes (UDR)

Secara default, Azure telah menyediakan rute sistem untuk memulai lingkungan. Namun, dalam beberapa kasus, Pengguna perlu membuat tabel routing dan menambahkan rute kustom, misalnya:

• Akses internet melalui jaringan lokal dengan forced tunneling
• Mengontrol lalu lintas melalui virtual appliance (NVA)

info

• Pengguna dapat membuat beberapa route table di Azure.
• Setiap route table bisa dikaitkan dengan satu atau lebih subnet.
• Namun, satu subnet hanya bisa terhubung ke satu route table.

Ketersediaan Tinggi untuk NVA

• Jika lalu lintas diarahkan melalui NVA, maka NVA menjadi komponen kritis dari infrastruktur. Kegagalan pada NVA bisa langsung memengaruhi kemampuan layanan untuk berkomunikasi.
• Oleh karena itu, penting untuk menerapkan arsitektur dengan ketersediaan tinggi (high availability) dalam deployment NVA.
• Azure menyediakan beberapa metode untuk mencapai ketersediaan tinggi saat menggunakan NVA.

---
