Analisa Azure Infrastucture menggunakan Azure monitor logs

Fitur dari Azure Monitor logs

Azure Monitor adalah layanan untuk mengumpulkan dan menganalisis telemetri. Layanan ini membantu mendapatkan performa dan ketersediaan maksimum untuk aplikasi cloud maupun resources dan aplikasi lokal (on-premises). Azure Monitor menunjukkan bagaimana performa aplikasi dan mengidentifikasi masalah yang terjadi.

Pengumpulan Data di Azure Monitor

Azure Monitor mengumpulkan dua jenis data utama:

• Metrik: Memberikan informasi tentang performa suatu resources dan konsumsi resources lainnya.
• Log: Berisi catatan peristiwa seperti kapan suatu resources dibuat atau dimodifikasi.

Diagram tingkat tinggi dari arsitektur Azure Monitor menunjukkan:

• Kiri: Sumber data pemantauan (Azure, sistem operasi, dan sumber kustom)
• Tengah: Penyimpanan data untuk metrik dan log
• Kanan: Fungsi seperti analisis, peringatan (alerting), dan streaming data

- Azure Monitor mengumpulkan data secara otomatis dari berbagai komponen, termasuk:

• Data aplikasi: Informasi dari kode aplikasi kustom
• Data sistem operasi: Dari VM Windows atau Linux yang menjalankan aplikasi
• Data resources Azure: Misalnya web app, load balancer
• Data langganan Azure: Termasuk data ketersediaan dan status kesehatan Azure
• Data penyewa (tenant) Azure: Layanan tingkat organisasi, seperti Microsoft Entra ID

info

Karena sistem ini bekerja otomatis, Azure Monitor mulai mengumpulkan data sejak Pengguna membuat resources seperti VM dan web app.

- Memperluas Pengumpulan Data

Pengguna dapat memperluas cakupan data dengan:

• Mengaktifkan diagnostik: Misalnya pada Azure SQL Database agar informasi penuh tersedia
• Menambahkan agen: Instal Log Analytics agent di VM untuk mengirim data ke Log Analytics Workspace

- Mengirim Data dari Aplikasi Kustom

Developer dapat mengirim data dari aplikasi kustom (misalnya web app, Azure Function, atau mobile app) ke Azure Monitor dengan memanggil Data Collector API (REST API melalui HTTP). API ini kompatibel dengan berbagai framework seperti:

• .NET Framework
• Node.js
• Python

- Log

Log menyimpan informasi bertanda waktu tentang perubahan resources. Setiap log diatur dalam bentuk catatan dengan atribut yang berbeda-beda, tergantung sumbernya. Log bisa berisi:

• Nilai numerik (misalnya metrik Azure Monitor)
• Data teks (lebih umum)

Jenis log paling umum adalah catatan peristiwa (event)—yang bisa terjadi secara acak. Aplikasi dan layanan yang menciptakan event juga memberikan konteksnya.

Pengguna dapat menyimpan log di Log Analytics Workspace, yang menyediakan:

• Mesin analisis canggih
• Bahasa kueri yang kuat untuk eksplorasi data

Log berguna untuk menemukan akar penyebab masalah (root cause analysis).

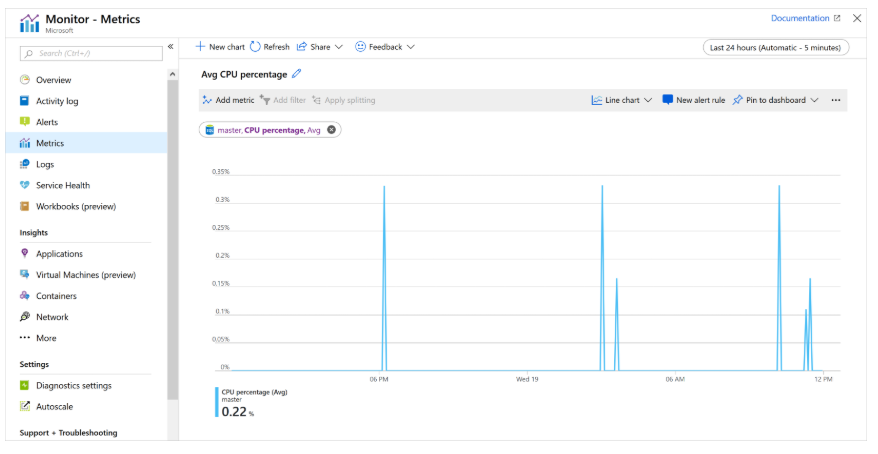

- Metrik

Metrik adalah nilai numerik yang menggambarkan kondisi sistem pada titik waktu tertentu. Fitur Azure Monitor:

• Menangkap metrik hampir secara real-time
• Mengumpulkan metrik pada interval tetap
• Sangat berguna untuk peringatan (alerting) karena frekuensinya tinggi

Metrik disimpan dalam basis data time-series, yang cocok untuk:

• Analisis data berbasis waktu
• Deteksi cepat terhadap anomali atau masalah sistem

Metrik juga bisa dikombinasikan dengan log untuk analisis mendalam.

Menganalisis Log dengan Kusto

Untuk mengambil dan menganalisis data, Pengguna dapat menulis kueri menggunakan Kusto Query Language (KQL), yang juga digunakan oleh Azure Data Explorer.

- Fitur:

• Uji kueri secara interaktif di portal Azure
• Mulai dari kueri dasar hingga kueri kompleks

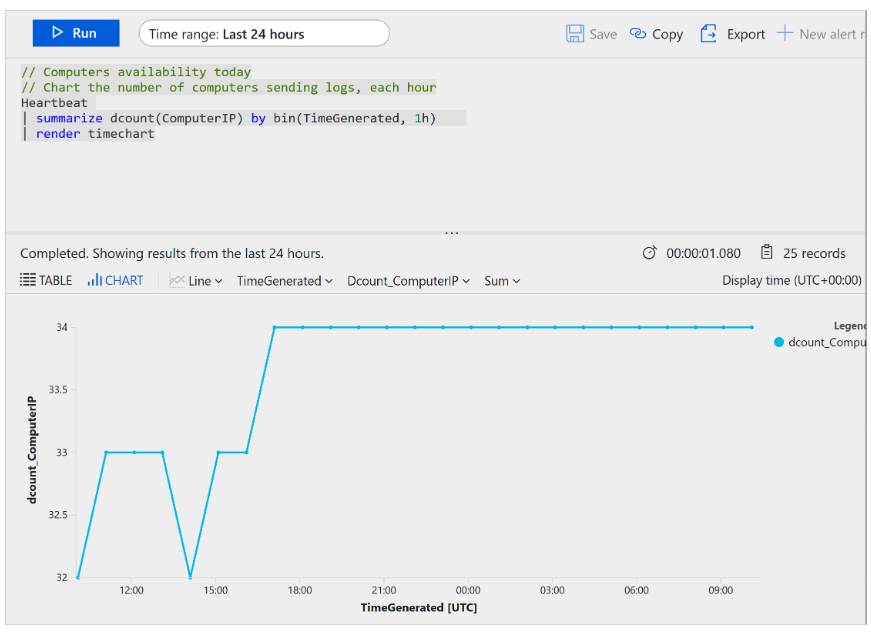

• Hasil kueri bisa ditampilkan dalam grafik, tabel, dan disematkan ke dashboard kustom

Azure Monitor menyediakan tile dashboard untuk menampilkan hasil kueri secara visual.

Contoh penggunaan: Tim operasi dapat mengonsolidasikan data pemantauan ke dalam grafik dan tabel untuk pelaporan lintas tim.

- Dashboard Azure

Dashboard Azure memungkinkan:

• Menggabungkan log dan metrik ke satu tampilan
• Menambahkan tile seperti:
  • Grafik metrik
  • Tabel log aktivitas
  • Output kueri Kusto
  • Elemen visual lainnya

Dashboard ini berguna untuk menyampaikan informasi pemantauan ke berbagai audiens secara efektif dan terintegrasi dalam satu layar di portal Azure. Dengan memahami log, metrik, dan kemampuan kueri di Azure Monitor, Pengguna dapat membangun solusi pemantauan yang kuat, adaptif, dan terotomatisasi.

---

Membuat basic Azure Monitor log kueri

Anda dapat menggunakan kueri log Azure Monitor untuk mengekstrak informasi dari data log. Proses kueri ini merupakan bagian penting dalam menganalisis data log yang dikumpulkan oleh Azure Monitor.

Contoh Skenario:
Tim operasional menggunakan kueri log Azure Monitor untuk memeriksa kesehatan sistem mereka.

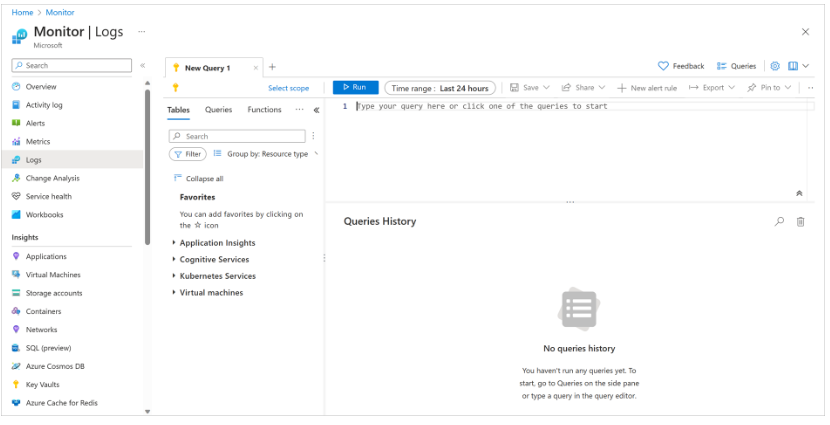

Menulis Kueri Log Azure Monitor dengan Log Analytics

Anda dapat menemukan alat Log Analytics di portal Azure dan menggunakannya untuk menjalankan kueri sampel atau membuat kueri sendiri.

Langkah-langkah:

1. Di portal Azure, di panel menu sebelah kiri, pilih Monitor.
2. Halaman Azure Monitor akan muncul, dengan beberapa opsi seperti:
   • Activity Log
   • Alerts
   • Metrics
   • Logs
3. Pilih Logs.
4. Anda sekarang bisa memasukkan kueri dan melihat hasilnya.

Menulis Kueri dengan Bahasa Kusto

Anda dapat menggunakan Kusto Query Language (KQL) untuk menjalankan kueri terhadap data log dari layanan Azure Anda.

Kueri Kusto adalah permintaan baca-saja (read-only) yang memproses data dan mengembalikan hasilnya.

Ciri-ciri KQL:

• Ditulis dalam plain text
• Menggunakan model aliran data yang mudah dibaca dan diotomatisasi
• Menggunakan entitas skema seperti: database, tabel, dan kolom
• Kueri dipisahkan dengan tanda titik koma (;)
• Minimal satu pernyataan adalah tabular expression statement (pernyataan ekspresi tabular)

Struktur Kueri Ekspresi Tabular

Kueri ekspresi tabular mengalirkan data dari satu operator ke operator lainnya, dimulai dari sumber data, seperti:

• Tabel dalam database
• Operator yang menghasilkan data

Data kemudian dialirkan melalui serangkaian operator transformasi data, yang dihubungkan dengan simbol pipe (|).

Contoh Kueri Sederhana

Events
| where StartTime > ago(1h)
| where State == "Error"
| count

Penjelasan:

• Events: tabel sumber
• where: menyaring berdasarkan kolom StartTime dan State
• count: menghitung jumlah baris hasil filter

Sumber Data Log Tambahan

Events dari log komputer yang dipantau hanyalah salah satu jenis sumber data. Azure Monitor mendukung banyak jenis sumber data lainnya, misalnya:

• Heartbeat: Menyediakan status kesehatan semua komputer yang melapor ke Log Analytics Workspace
• Performance counters
• Update management records

Contoh Kueri Heartbeat

Kueri berikut mengambil catatan heartbeat terbaru untuk setiap komputer berdasarkan alamat IP-nya:

Heartbeat
| summarize arg_max(TimeGenerated, *) by ComputerIP

Penjelasan:

• summarize arg_max: Mengambil nilai maksimum dari kolom TimeGenerated untuk setiap ComputerIP
• Menghasilkan satu catatan heartbeat terbaru per alamat IP komputer

Dengan memahami dasar-dasar penulisan kueri KQL, Pengguna dapat mulai mengeksplorasi log dan metrik di Azure untuk mendapatkan wawasan penting tentang performa dan kesehatan sistem.

Contoh Kueri Kusto

Sebagai contoh, kueri Kusto berikut memiliki satu pernyataan ekspresi tabular. Pernyataan ini dimulai dengan referensi ke tabel bernama Events. Basis data yang menjadi host tabel ini bersifat implisit di sini, dan merupakan bagian dari informasi koneksi. Data untuk tabel tersebut, yang disimpan dalam baris, difilter berdasarkan nilai dari kolom StartTime. Data kemudian difilter lebih lanjut oleh nilai dari kolom State. Kueri kemudian mengembalikan jumlah baris yang dihasilkan.

Events
| where StartTime >= datetime(2018-11-01) and StartTime < datetime(2018-12-01)
| where State == "FLORIDA"
| count

info

Bahasa kueri Kusto yang digunakan oleh Azure Monitor bersifat case-sensitive. Kata kunci bahasa biasanya ditulis dalam huruf kecil. Saat Anda menggunakan nama tabel atau kolom dalam kueri, pastikan menggunakan huruf besar dan kecil yang benar.

---
